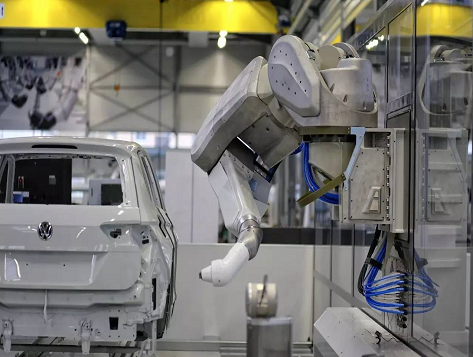

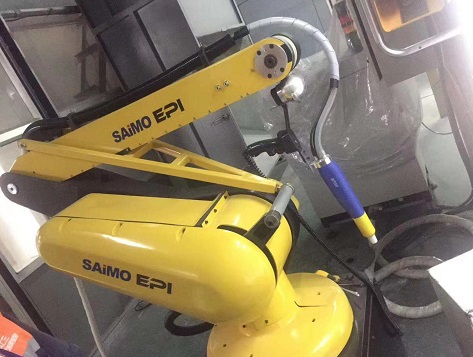

7軸機器人配置7個軸，分別是X軸、Y軸、Z軸、R軸、S軸、T軸、W軸，采用側壁式結構，固定安裝在噴漆房墻壁上，實現一定范圍內多軸聯動，相對于側壁式，作業空間有限，但設備成本較低，被廣泛用于固定件的噴漆。九通作為涂裝生產線設備解決方案服務商，已有十多年的機器人項目實施經驗，可根據客戶要求設計整體的噴漆機器人噴漆房整體解決方案！
免費熱線：400-901-8969 微信手機號：17316910092
1.7軸 噴漆機器人 產品優勢
效率高：可不間歇作業，并能操控直徑達19mm的噴嘴，噴漆量大
精度高：6個伺服電機、一個直流電機，噴嘴擺動式，噴漆精準度可達0.1mm
靈活性高：機器人可量身定制；可清理單一工件也可全自動清理流水線工件
噴漆質量好：噴嘴無死角和盲區，噴嘴距離和角度可以不斷調整，噴涂油量可靈活控制，確保涂層均勻、速度穩定，光澤度好，產品合格率高
節能環保：機器人噴涂，噴漆房內空氣可循環使用，可大量節約通風功耗和熱量損失；節約VOC的處理成本，由于噴漆房的空氣實現循環，排處的廢氣濃度得到提高，達到活性炭吸附后再脫附的廢氣濃度，因此節約了活性炭吸附設備
成本降低：內置節油程序，高效省涂料，節省油漆30%；結構緊湊，縮小空間，降低通風，有效節能；使用壽命長，無易損件，保養簡單
2.公司優勢
集現場勘測、設計、生產、安裝、售后一站式服務
10+年行業經驗，案例眾多，免費設計非標解決方案
誠信做人做事，不偷工減料，保品保工期，做良心項目
合同質保金、質保2年，我們有信心
7軸噴漆機器人適用于汽車、軍工、電氣、機械制造、鋁加工、鋼結構件、鑄造件、變壓器、工程機械、機床、石油化工、高端裝備、航空航天等關鍵零部件和機械基礎件的噴砂/噴粉/噴漆。
|
|
|
| 序號 | 軸名稱 | 軸功能 | 運動范圍 | 運動速度 |
|---|---|---|---|---|
| 軸1 | X軸 | 沿操作間縱向移動 | 11-2=8（m） | 100-600mm/s |
| 軸2 | Y軸 | 沿操作間橫向移動 | 7.5-1.8=5.7（m） | 100-600mm/s |
| 軸3 | Z軸 | 沿操作間垂直移動 | 8.5-3.8=4.5（m） | 100-300mm/s |
| 軸5 | S軸 | 大關節旋轉軸 | 160° | 1-6r/min |
| 軸6 | T軸 | 小關節旋轉軸 | 240° | 1-6r/min |
| 軸7 | V軸 | 小臂訓傳 | 360° | 5-30r/min |
| 軸8 | W軸 | 噴槍擺動 | ±180° | 5-30r/min |
備注：設備尺寸均為參考，可以根據客戶產品尺寸設計制作。
如想量身定制，了解更多產品如 涂裝生產線 、噴漆房、噴砂房等，可加微信咨詢：
掃一掃立即溝通銷售
合同簽約4周內，我公司提供如下技術資料：
| 序號 | 名稱 | 紙媒版本份數 | 電子版本份數 | 備注 |
|---|---|---|---|---|
| 1 | 設備總圖 | 3 | 1 | |
| 2 | 設備基礎安裝圖和技術要求 | 3 | 1 | |
| 3 | 設備尺寸、凈重、毛重 | 3 | 1 | |
| 4 | 設備動力配置要求 | 3 | 1 | |
| 5 | 設備電力裝機容量 | 3 | 1 |
設備終驗收后，我公司提供以下技術資料：
| 序號 | 名稱 | 紙媒版本份數 | 電子版本份數 | 備注 |
|---|---|---|---|---|
| 1 | 設備使用說明書 | 3 | 1 | |
| 2 | 設備安全操作維護規則 | 3 | 1 | |
| 3 | 各功能設備設計總圖 | 3 | 1 | |
| 4 | 電氣設計圖 | 3 | 1 | |
| 5 | 易損件明細和圖紙 | 3 | 1 | |
| 6 | 機器人程序 | 1 | ||
| 7 | PLC程序 | 1 |
我公司負責對該機器人的操作、維護人員進行現場陪產培訓，時間為1周。培訓的相關人員將具備如下技能：
1.掌握設備的機械和電氣的日常保養、維修
2. 使操作者能夠熟悉機器各種技術性能，安全生產注意事項等內容，使之達到獨立操作、編程、保養和維修的水平。
3. 能夠熟練操作機器，掌握基本編程方法；
4. 掌握機器工藝參數的設定和調整。
5. 掌握機器的日常保養和一般故障的修理排除。
6. 了解控制系統原理和PLC程序。
1、設備出廠前，由賣方通知買方進行出廠前預驗收。
2、終驗收：終驗收在設備試生產達到合同中規定的設計能力，投運一周后即進行終驗收。
1. 系統（除機器人外）保質期為12個月，自最終用戶驗收合格之日起算。保修期內由于產品質量問題所造成的故障，由賣方負責免費維修或更換零部件。
2.在質量保證期內，所有因設備質量問題造成的設備故障或零件損壞，賣方均給予免費維修或更換，且在接到買方故障通知后4小時內給予答復解決方式，必要時盡量在24小時內到達現場。
3.質量保證期滿后，賣方有義務負責產品的終身有償服務，優惠提供零部件。
