JT-CFCH-32S18噴塑伺服升降往復機和JT-CFWH-32型相比,最大區別是電機選擇了1.8KW的定制伺服電機,控制系統選擇了7寸觸摸屏控制,其程序一體行業定制,具有控制精度更高、低速運行穩定性更好、矩頻特性更佳、可同時架四把噴槍、操作更簡單、非標定制化更高等優勢,其尺寸為:700*700*3200,有效行程:最低點700(㎜)最高點2700(mm)。
九通JT-CFCH-32S18噴塑伺服升降往復機具有控制精準、操作簡單便捷、穩定性強、自動噴涂、效率更高、變頻可調、粉層均勻、上粉率高等優勢,并提供現場勘查、方案設計、設備生產、上門安裝、售后服務、非標定制等服務,切實客戶實際需求,讓客戶買的放心,用的舒心!
免費熱線:400-901-8969 微信手機號:17316910092
1.JT-CFCH-32S18 噴塑伺服升降往復機 產品優勢
結構簡單美觀,操作簡單,堅固耐用,頂部和底部安全極性保護開關
高穩定性,采用1.8kw伺服電機、椒星蝸輪減速機、進口聚氨酯滑輪、7寸觸摸屏控制系統,確保設備整體穩定性
工作效率高,替代人工噴粉,可同時架四把噴槍,速度范圍0-100m/min,可承受持續不間斷的工作需求
涂層質量好,厚度粉層均勻,在提高產品質量的同時大大節約涂料
智能化程度高,采用7寸觸摸屏控制,所見即可得,降低操作難度;程序一體行業定制,滿足客戶客制化需求
適用范圍廣,可應用于各種復雜環境和高工藝參數的噴涂
2.公司優勢
集現場勘測、設計、生產、安裝、售后一站式服務
10+年行業經驗,案例眾多,免費設計非標解決方案
誠信做人做事,不偷工減料,保品保工期,做良心項目
合同質保金、質保2年,我們有信心

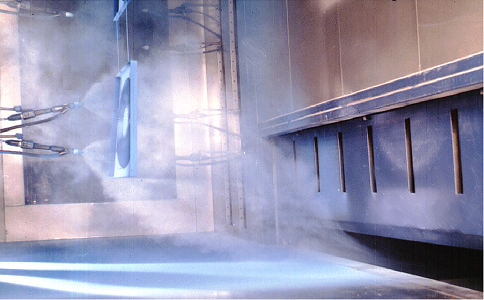

主要應用于五金家電、電器、燈飾、醫療器械、自行車、三輪車、汽車零部件、鋁型材、大型裝載機、農機類、貨架護欄、控制柜、空調外殼、風扇網罩、衛星天線、防腐管道、隔離柵、天花扣板、煤氣罐、氧氣瓶類等的表面自動往復噴粉。
|
|
|
|
JT-CFCH-32S18噴塑伺服升降往復機主要由機身、電機、減速機、高速導軌、拖鏈、噴槍、控制系統等組成。

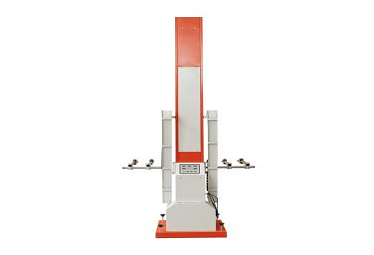

加寬加厚金屬板材,承重強,堅固耐用;整機噴塑,顏色可按客戶需要定制,并帶有塔克履帶收放管線 | ![]() |

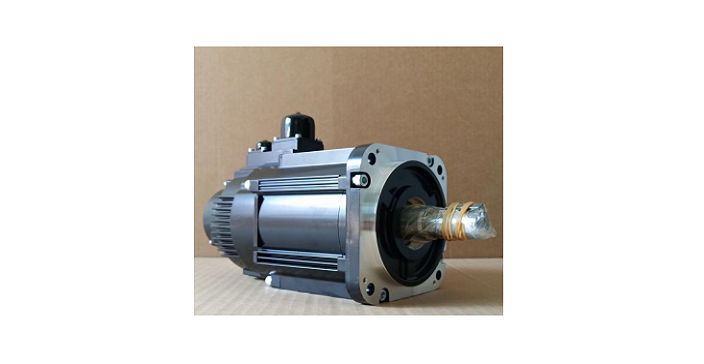

![]() | JT-CFCH-32S18噴塑伺服升降往復機垂直電機采用1.8kw伺服電機,噪聲低,振動小,起動轉矩大,運行安全可靠,安裝使用方便、節能環保、維護方便。 |

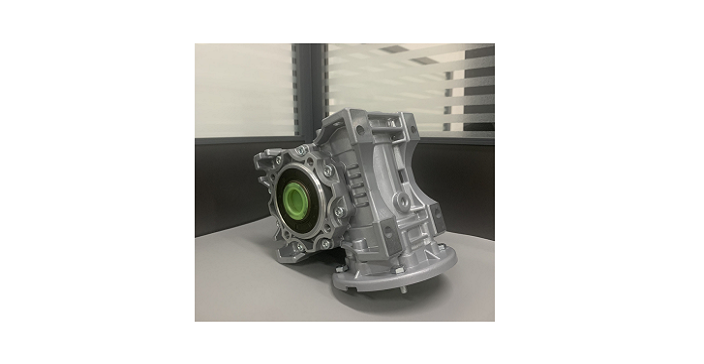

采用采用1比10椒星蝸輪減速機,具有間隙小、效率高、速比大、壽命長、振動低、低噪音、低溫升、外觀美、結構輕小、安裝方便、定位等特點,適用于交流伺服馬達、直流伺服馬達減速傳動。 | ![]() |
![]() | 傳動性能穩定,高性能原材料,硬度高、啟動阻力小、滾輪耐磨、防滑性能穩定、靜音,好動態性能及抗沖擊性,高耐磨性,內生熱低,耐高溫性佳等。 |

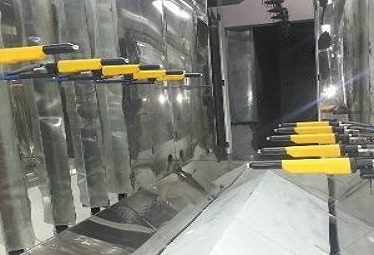

每臺升降機包含1根120cm長槍桿,4根60cm小槍桿。噴槍為非標準件,管長2m內可定制。多種噴涂角度,可滿足各種死角或無法觸及之地的噴涂,如45°、90°、0°噴。噴嘴不銹鋼材質,耐磨損、耐腐蝕、不變形、不彎曲,使用壽命更長,口徑0.5-1.8mm可定制。 | ![]() |
![]() | 增強尼龍拖鏈,具有高的壓力和抗拉負荷,良好的韌性、高彈性、耐磨性、阻燃性。高低溫時性能穩定,耐油、鹽并有一定的耐酸、耐堿能力;運行最高速度可達5m/s,最高加速可達5m/s2。 在正常架空使用情況下,可達500萬往復運動次數。 |

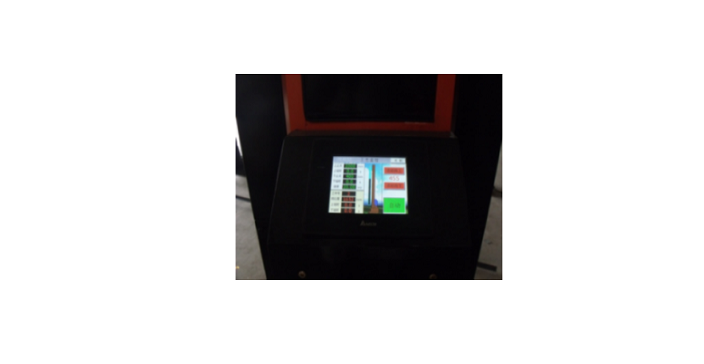

控制系統選用采用7寸觸摸屏控制,程序一體行業定制,可實現多任務和多線程性作業。多點觸控、精準觸控、操作便捷;工業級CPU,可降低故障率,提升使用壽命,阻斷電磁干擾,無懼高低溫;無風扇設計,全天24小時穩定運行。 | ![]() |
| 序號 | 項目名稱 | 參數/規格 |
|---|---|---|
| 1 | 升降機垂直電機 | 1.8KW定制伺服電機 |
| 2 | 減速機 | 1比10椒星蝸輪減速機 |
| 3 | 運動部分 | 60×80進口聚氨酯滑輪 |
| 4 | 控制系統 | 7寸觸摸屏控制,程序一體行業定制 |
| 5 | 升降機 | 200KG |
| 6 | 升降桿 | 負載25kg |
| 7 | 速度范圍 | 0-100m/min |
| 8 | 輸入電壓 | AC220V |
| 9 | 環境濕度 | 0°---60° |
| 10 | 加速度 | 1m/sec |
| 11 | 噴槍 | 1根1米長槍桿,4根60cm小槍桿,可架四把噴槍 |
| 12 | 質保 | 一年 |
備注:往復機因是電子產品,使用前需良好接地,不能與噴槍接一根地線
備注:設備尺寸 均為參考,可以根據客戶產品尺寸設計制作。
如想量身定制 ,可加微信咨詢:

掃一掃立即溝 通銷售
我公司負責對JT-CFCH-32S18噴塑伺服升降往復機的操作、維護人員進行現場陪產培訓,時間為1周。培訓的相關人員將具備如下技能:
1.掌握設備的機械和電氣的日常保養、維修
2. 使操作者能夠熟悉機器各種技術性能,安全生產注意事項等內容,使之達到獨立操作、編程、保養和維修的水平。
3. 能夠熟練操作機器,掌握基本編程方法;
4. 掌握機器工藝參數的設定和調整。
5. 掌握機器的日常保養和一般故障的修理排除。
6. 了解控制系統原理和PLC程序。
1、設備出廠前,由賣方通知買方進行出廠前預驗收。
2、終驗收:終驗收在設備試生產達到合同中規定的設計能力,投運一周后即進行終驗收。
1. 系統保質期為12個月,自最終用戶驗收合格之日起算。保修期內由于產品質量問題所造成的故障,由賣方負責免費維修或更換零部件。
2.在質量保證期內,所有因設備質量問題造成的設備故障或零件損壞,賣方均給予免費維修或更換,且在接到買方故障通知后4小時內給予答復解決方式,必要時盡量在24小時內到達現場。
3.質量保證期滿后,賣方有義務負責產品的終身有償服務,優惠提供零部件。
